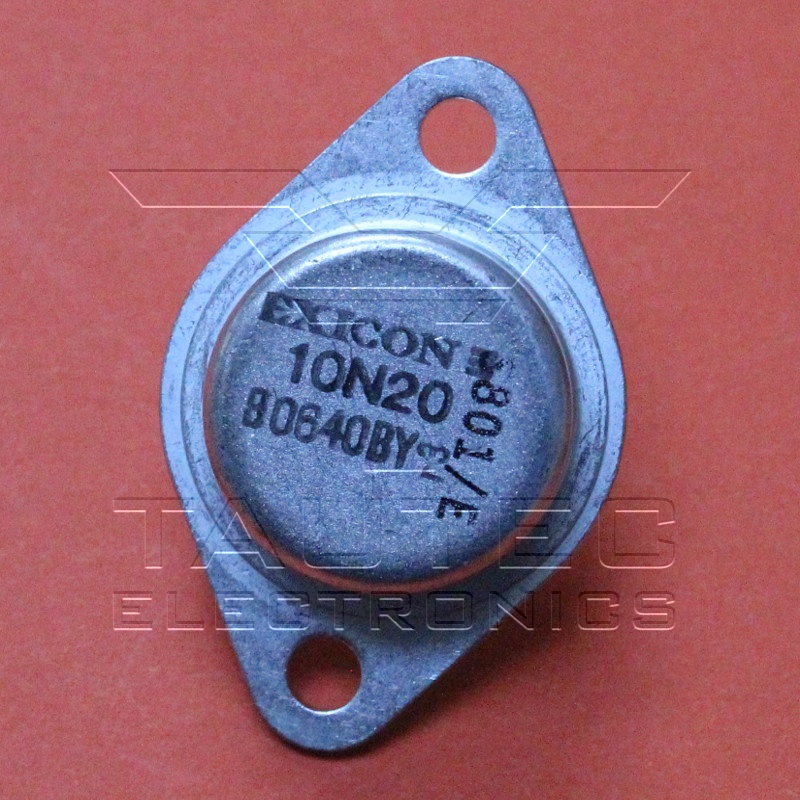

EXICON
ECF10N20
N-Channel Metal Lateral MOSFET
VDSX Drain – Source Voltage 200V
VGSS Gate – Source Voltage +14V
ID Continuous Drain Current 8A
ID(PK) Body Drain Diode 8A
PD Total Power Dissipation at (T case = 25°C) C 125W
TSTG Storage Temperature Range -55 to 150 Grad
TJ Maximum Operating Junction Temperature 150 Grad
R0JC Thermal Resistance Junction - case 1.0Grad/W
Datenblatt:
ECF10N20.pdf
€
20
.00*

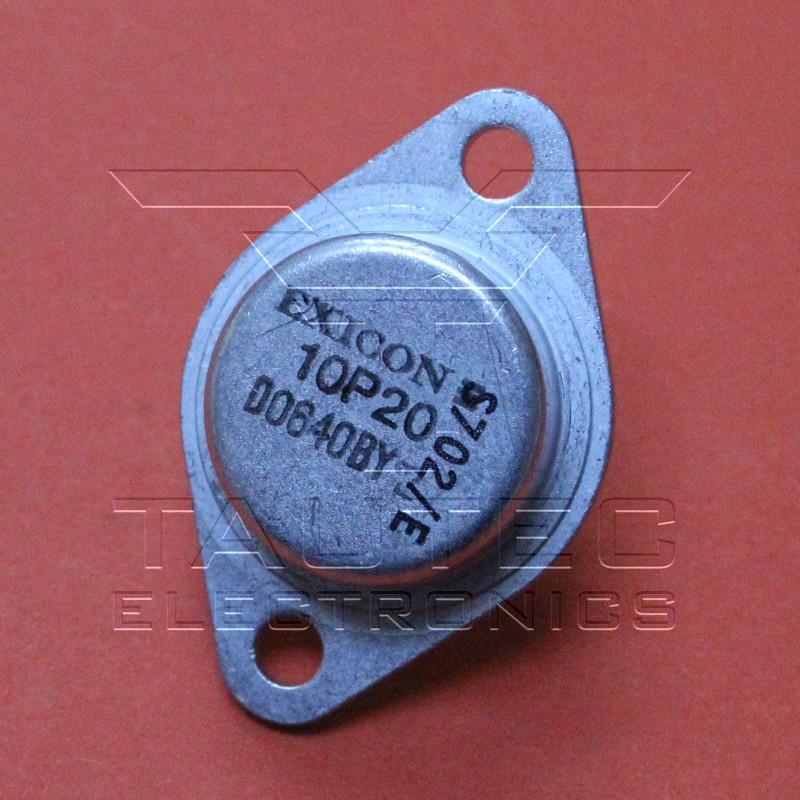

EXICON
ECF10P20
P-Channel Metal Lateral MOSFET
VDSX Drain – Source Voltage -200V
VGSS Gate – Source Voltage +-14V
ID Continuous Drain Current -8A
ID(PK) Body Drain Diode -8A
PD Total Power Dissipation at (T case = 25°C) C 125W
TSTG Storage Temperature Range -55 to 150 Grad
TJ Maximum Operating Junction Temperature 150 Grad
R0JC Thermal Resistance Junction - case 1.0Grad/W
Datenblatt:
ECF10P20.pdf
€
15
.00*
