Single Output LDO, 150mA, Fixed(1.2V), Power Okay(POK) function, Low Quiescent Current
Output Voltage: 1.2 V
Output Current: 150 mA
Dropout Voltage: 1 V
Number of Outputs: Output
Input Voltage MAX: 5.25 V
Input Voltage MIN: 3 V
Output Type: Fixed
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 70 C
Datenblatt:
SN105125.pdf
Quad Receiver RS-422/RS-423
- Meet or Exceed the Requirements of ANSI Standards EIA/TIA-422-B and EIA/TIA-423-A
- Meet ITU Recommendations V.10 and V.11
- Designed to Operate Up to 20 Mbaud
- –7 V to 7 V Common-Mode Input Voltage Range With 200-mV Sensitivity
- 3-State TTL-Compatible Outputs
- High Input Impedance . . . 12 kW Min
- Input Hysteresis . . . 120 mV Typ
- Single 5-V Supply Operation
- Low Supply Current Requirement 35 mA Max
Datenblatt:
SN55ALS195.pdf

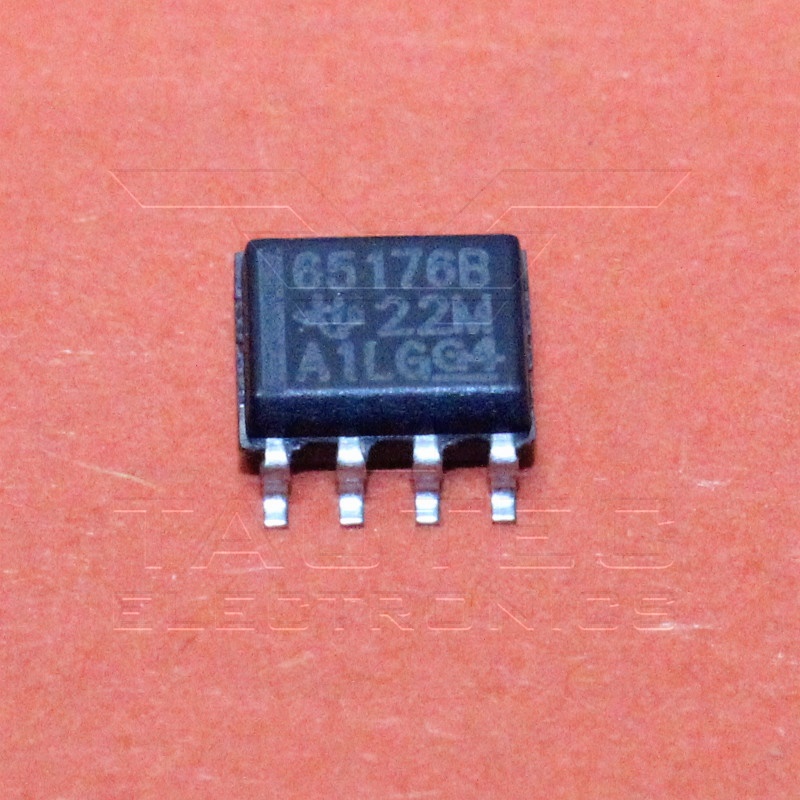

Differential Bus Transceivers
Function: Transceiver
Data Rate: 10 Mb/s
Number of Drivers: 1 Driver
Number of Receivers: 1 Receiver
Duplex: Half Duplex
Supply Voltage - Max: 5.25 V
Supply Voltage - Min: 4.75 V
Operating Supply Current: 70 mA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 105 C
Datenblatt:
SN65176B.pdf

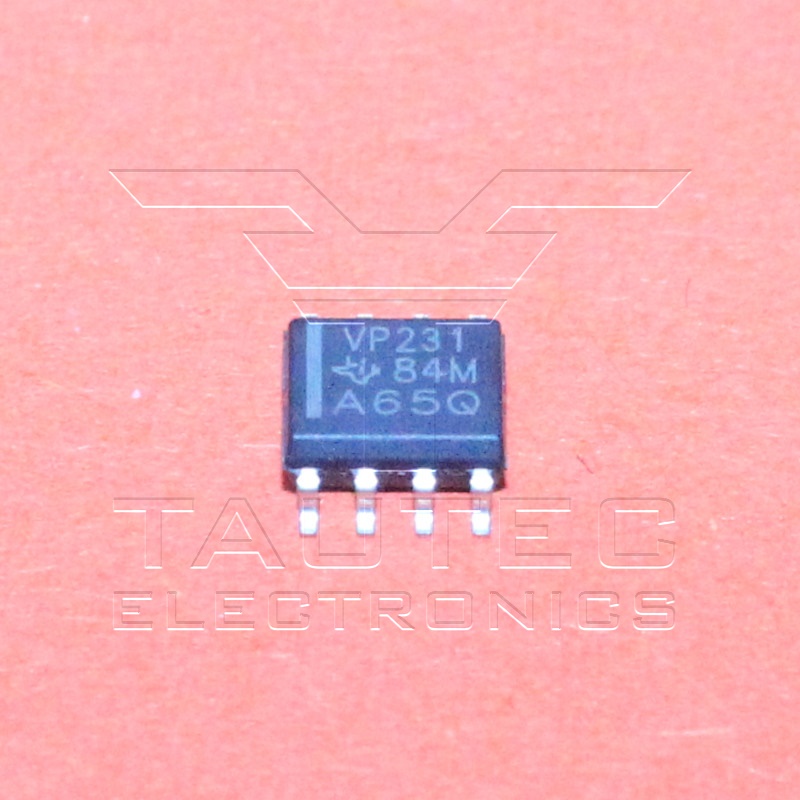

CAN Interface
Data Rate: 1 Mb/s
Supply Voltage - Max: 3.6 V
Supply Voltage - Min: 3 V
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 85 C
Buffers & Line Drivers Tri-State Quad Bus
Number of Input Lines: 4 Input
Number of Output Lines: 4 Output
Polarity: Non-Inverting
High Level Output Current: - 8 mA
Low Level Output Current: 8 mA
Quiescent Current: 4 uA
Supply Voltage - Max: 5.5 V
Supply Voltage - Min: 2 V
Operating Supply Current: 40 uA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 125 C
Single Inverter Gate
- Operating Range of 2-V to 5.5-V VCC
- Unbuffered Output
- ±8-mA Output Drive at 5 V
- Latch-Up Performance Exceeds 250 mA Per JESD 17
- ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model
– 200-V Machine Model
– 1000-V Charged-Device Model
Datenblatt:
AD630.pdf
Buffers & Line Drivers Tri-State Single Bus
Number of Input Lines: 1 Input
Number of Output Lines: 1 Output
Polarity: Non-Inverting
High Level Output Current: - 8 mA
Low Level Output Current: 8 mA
Quiescent Current: 1 uA
Supply Voltage - Max: 5.5 V
Supply Voltage - Min: 4.5 V
Operating Supply Current: 10 uA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 125 C
DUAL INVERTER BUFFER/DRIVER WITH OPEN-DRAIN OUTPUTS
- Optimized for 1.8-V Operation and Is 3.6-V I/O
- Tolerant to Support Mixed-Mode Signal Operation
- Ioff Supports Partial-Power-Down Mode Operation
- Sub-1-V Operable
- Max tpd of 2.5 ns at 1.8 V
- Low Power Consumption, 10 mA at 1.8 V
- +-8-mA Output Drive at 1.8 V
Datenblatt:
SN74AUC2G06.pdf
2 Input Positive AND Gate
Product: Single-Function Gate
Logic Function: AND
Logic Family: 74AUP
Number of Gates: 1 Gate
Number of Input Lines: 2 Input
Number of Output Lines: 1 Output
High Level Output Current: - 4 mA
Low Level Output Current: 4 mA
Propagation Delay Time: 20.9 ns
Supply Voltage - Max: 3.6 V
Supply Voltage - Min: 0.8 V
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 85 C

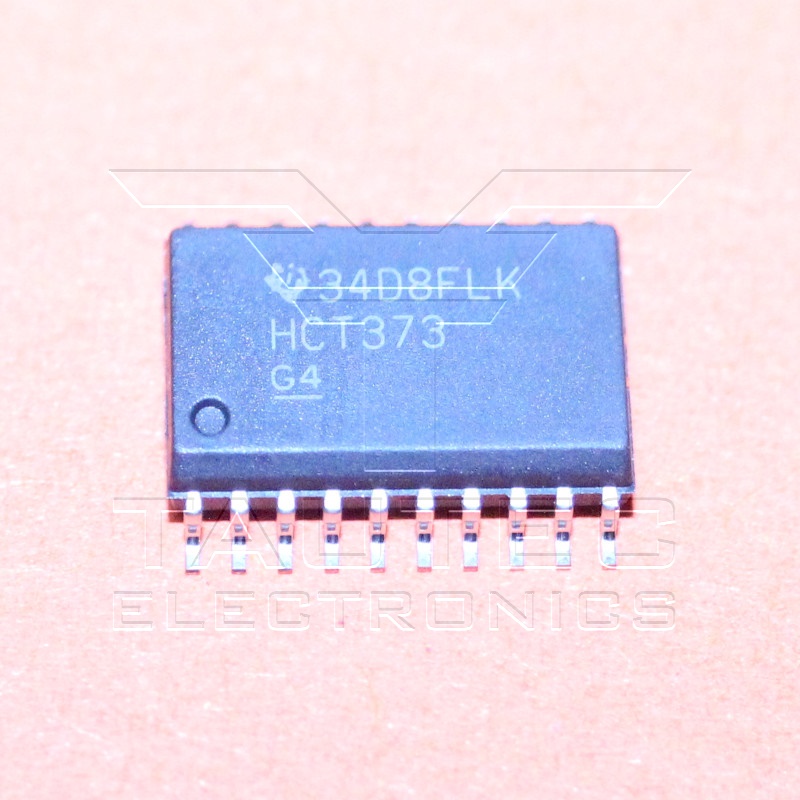

Latches Tri-St Octal D-Type
Polarity: Non-Inverting
Quiescent Current: 8 uA
Number of Output Lines: 8 Line
High Level Output Current: - 6 mA
Low Level Output Current: 6 mA
Propagation Delay Time: 21 ns
Supply Voltage - Max: 5.5 V
Supply Voltage - Min: 4.5 V
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 85 C

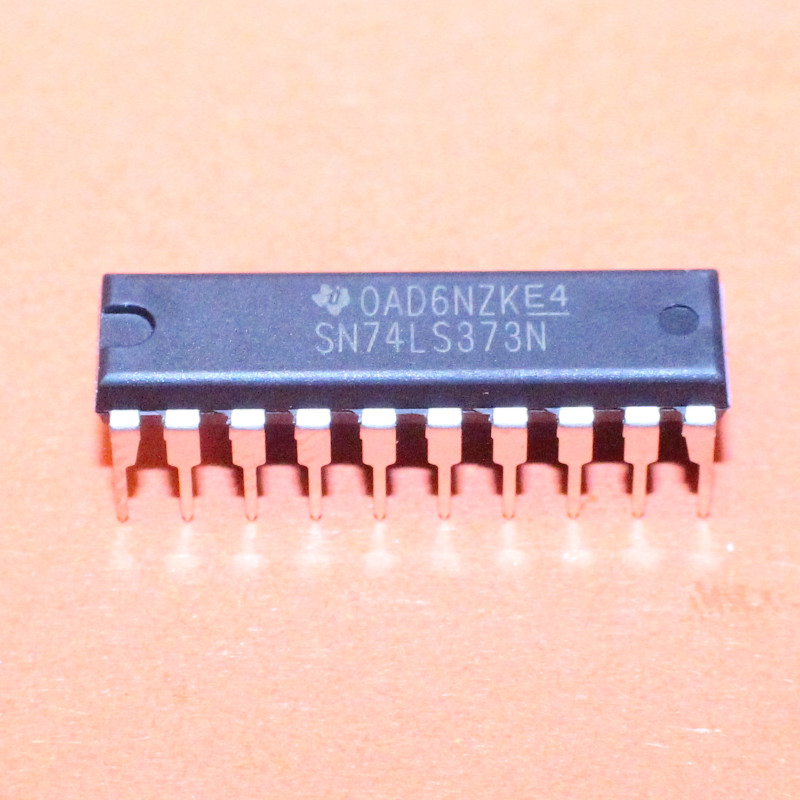

Latches Octal D-Type
Number of Circuits: 8 Circuit
Polarity: Non-Inverting
Number of Output Lines: 1 Line
High Level Output Current: - 2.6 mA
Low Level Output Current: 32 mA
Propagation Delay Time: 18 ns at 5 V
Supply Voltage - Max: 5.25 V
Supply Voltage - Min: 4.75 V
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 70 C

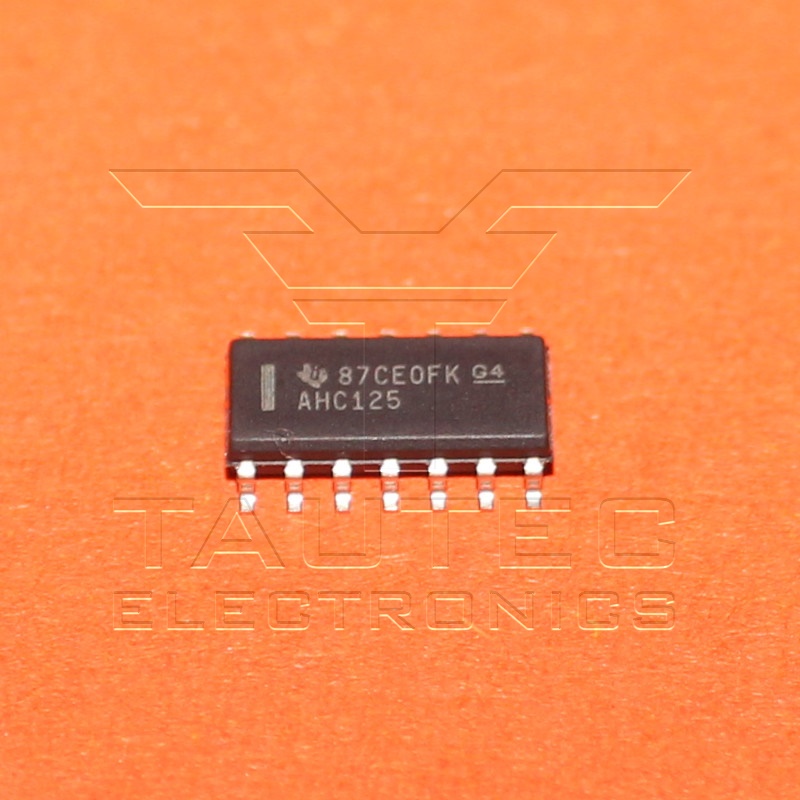

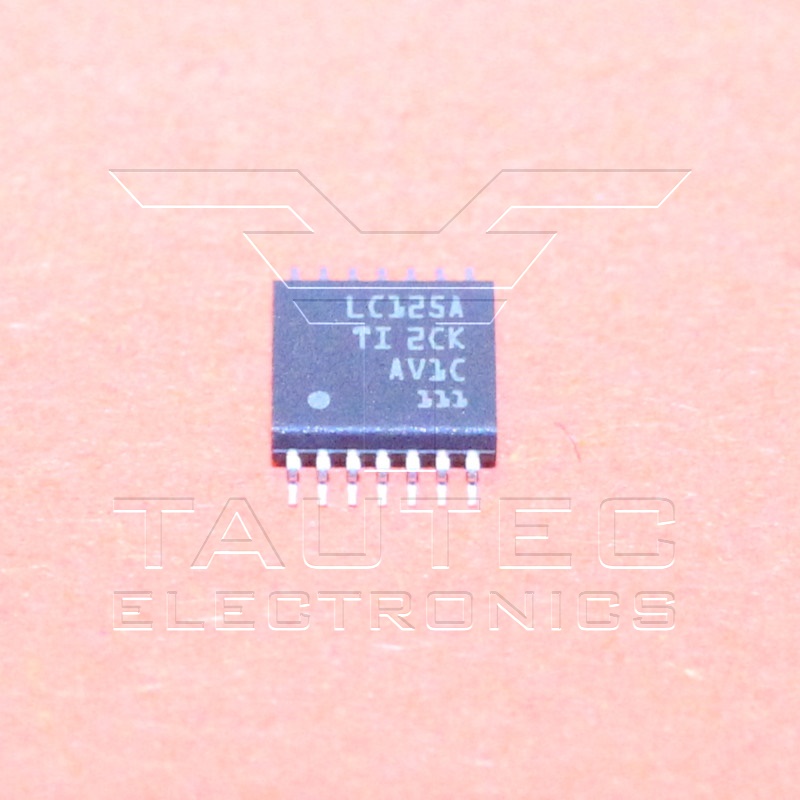

Buffers & Line Drivers Tri-State Quad Bus
Logic Family: LVC
Number of Input Lines: 4 Input
Number of Output Lines: 4 Output
Polarity: Non-Inverting
High Level Output Current: - 24 mA
Low Level Output Current: 24 mA
Quiescent Current: 1 uA
Supply Voltage - Min: 1.65 V
Supply Voltage - Max: 3.6 V
Operating Supply Current: 10 uA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 125 C
Single Schmitt-Trigger Buffer
Number of Input Lines: 1 Input
Number of Output Lines: 1 Output
Polarity: Non-Inverting
Supply Voltage - Max: 5.5 V
Supply Voltage - Min: 1.65 V
Quiescent Current: 500 nA
Supply Current - Max: 1.5 uA
High Level Output Current: - 32 mA
Input Signal Type: Single-Ended
Low Level Output Current: 32 mA
Pd - Power Dissipation: 26 pF
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 125 C
Datenblatt:
SN74LVC1G17.pdf
